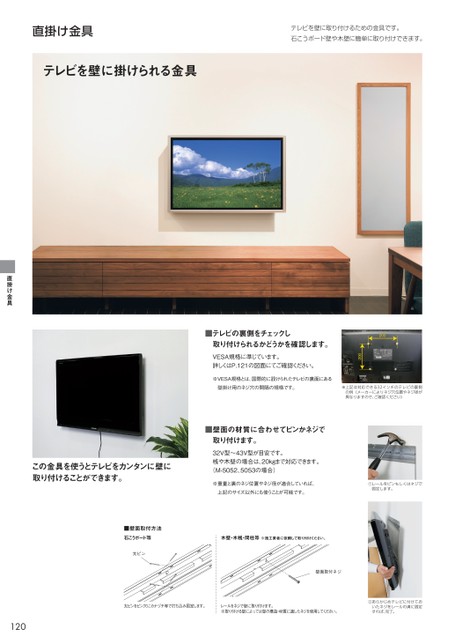

直掛け金具テレビを壁に取り付けるための金具です。石こうボード壁や木壁に簡単に取り付けできます。テレビを壁に掛けられる金具■壁面取付方法石こうボード等太ピン木壁・木桟・間柱等※施工業者に依頼して取り付けください。壁面取付ネジ太ピンをピン穴にカナヅチ等で打ち込み固定します。レールをネジで壁に取り付けます。※取り付ける壁によっては壁の構造・材質に適したネジを使用してください。②あらかじめテレビに付けておいたネジをレールの溝に固定すれば、完了。※上記は対応できる32インチのテレビの裏側の例(メーカーによりネジ穴位置やネジ径が異なりますので、ご確認ください)200200■テレビの裏側をチェックし取り付けられるかどうかを確認します。VESA規格に準じています。詳しくはP.121の図面にてご確認ください。※VESA規格とは、国際的に設けられたテレビの裏面にある壁掛け用のネジ穴の間隔の規格です。■壁面の材質に合わせてピンかネジで取り付けます。32V型〜43V型が目安です。桟や木壁の場合は、20kgまで対応できます。(M-5052、5053の場合)※重量と裏のネジ位置やネジ径が適合していれば、上記のサイズ以外にも使うことが可能です。①レールをピンもしくはネジで固定します。この金具を使うとテレビをカンタンに壁に取り付けることができます。直掛け金具120
| <
|
> |
>>
