>> P.75

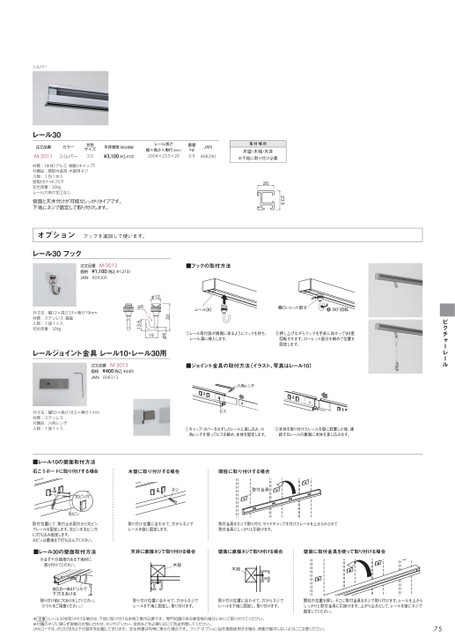

ピクチャーレール②押し上げながらフックを手前に向かって90度回転させます。ローレット部分を締めて位置を固定します。①レール取付部が横側に来るようにフックを持ち、レール溝に挿入します。φ415レール30❷ローレット部分❶90°回転33φ12φ513.5外寸法:幅12×高さ33×奥行19mm材質:ステンレス・真鍮入数:1袋1ヶ入安全荷重:30㎏レールジョイント金具レール10・レール30用注文品番M-3013価格¥400(税込¥440)JAN808313■ジョイント金具の取付方法(イラスト、写真はレール10)注文品番M-3012価格¥1,100(税込¥1,210)JAN808306■フックの取付方法外寸法:幅50×高さ18.5×奥行1mm材質:ステンレス付属品:六角レンチ入数:1袋1ヶ入■レール10の壁面取付方法石こうボードに取り付けする場合太ピン穴太ピン取付位置にて、取付止め用穴から太ピンでレールを固定します。太ピンを太ピン穴に打ち込み固定します。※ピンは最後まで打ち込んでください。■レール30の壁面取付方法※必ず十分強度のある下地材に取り付けてください。Φ3.8〜Φ4ドリルで下穴をあける取り付け前に穴あけをしてください。(ドリルをご用意ください。)六角レンチビス①キャップ・カバーをはずしたレールに差し込み、六角レンチを使ってビスを締め、本体を固定します。②本体を取り付けたレールを壁に設置した後、連結するレールの裏面に本体を差し込みます。木壁に取り付けする場合間柱に取り付けする場合ネジ取付金具取り付け位置に合わせて、穴からネジでレールを壁に固定します。取付金具をネジで取り付け、サイドキャップを付けたレールを上からかぶせて取付金具にしっかりと引掛けます。天井に直接ネジで取り付ける場合壁面に直接ネジで取り付ける場合壁面に取付金具を使って取り付ける場合木部木部取り付け位置に合わせて、穴からネジでレールを下地に固定し、取り付けます。取り付け位置に合わせて、穴からネジでレールを下地に固定し、取り付けます。間柱の位置を探し、そこに取付金具をネジで取り付けます。レールを上からしっかりと取付金具に引掛けます。上がり止めとして、レールを壁にネジで固定してください。※注意レール30を取り付ける場合は、下地に取り付ける本格工事が必要です。専門知識のある業者様の責任において取り付けてください。※付属のネジに限らず現場の状態に合わせ、ネジやアンカー、金具などを必要に応じて別途用意してください。JANコードは、4520385以下の数字を記載しております。安全荷重は均等に乗せた場合です。フック・オプション品を複数使用する場合、荷重が集中しないようにご注意ください。75注文品番カラーM-3011シルバー名称サイズ2.0本体価格(税込価格)¥3,100(¥3,410)レール長さ幅×高さ×奥行(mm)2004×23.5×20重量(kg)0.9JAN808290取付場所木壁・木桟・天井※下地に取り付け必要23.520材質:〈本体〉アルミ・樹脂(キャップ)付属品:壁取付金具・木壁用ネジ入数:1包1本入壁取付け→P.75下安全荷重:30㎏レール穴あけ加工なし壁面と天井付けが可能なしっかりタイプです。下地にネジで固定して取り付けします。オプションフックを追加して使います。レール30フックシルバーレール30
| <
|
> |
>>
